系統背景：

    電(dian)(dian)力(li)設備(bei)內(nei)(nei)部任何(he)機械性故障(zhang)與缺陷的(de)存在，都可能影(ying)響設備(bei)整體(ti)性能及(ji)安全，甚至(zhi)造(zao)成(cheng)所轄局部地(di)區(qu)乃至(zhi)全部地(di)區(qu)的(de)停電(dian)(dian)事故。由于某(mou)些(xie)電(dian)(dian)力(li)設備(bei)自身結構原(yuan)因(yin)，進(jin)行(xing)停電(dian)(dian)檢修時(shi)需投入大量(liang)的(de)人力(li)物力(li)，耗費(fei)較長的(de)維修時(shi)間(jian)，造(zao)成(cheng)影(ying)響和(he)損失(shi)都很大。因(yin)此，電(dian)(dian)力(li)設備(bei)發生(sheng)故障(zhang)之前，如能檢測(ce)并判斷它的(de)內(nei)(nei)部缺陷位(wei)置、性質(zhi)及(ji)程度，就顯(xian)得尤為重(zhong)要(yao)。

系統功能：

    在(zai)不停電或不解體的(de)(de)情(qing)況下，發現設(she)備(bei)內部(bu)的(de)(de)機械結構缺陷。通過對電力設(she)備(bei)進行多方(fang)位X射線透視(shi)成像，配合(he)專用的(de)(de)圖像處理與(yu)識別技(ji)術，實(shi)現其(qi)內部(bu)結構的(de)(de)“可視(shi)化”與(yu)運行狀態的(de)(de)快速診斷，可極大地提高設(she)備(bei)故障定位與(yu)判別的(de)(de)準確性。

技術原理：

    利用X射(she)(she)線(xian)(xian)在(zai)介質中傳(chuan)播時的(de)衰減特(te)性，當(dang)將(jiang)強度均勻(yun)(yun)的(de)X射(she)(she)線(xian)(xian)從被(bei)(bei)檢(jian)(jian)(jian)設備的(de)一側產生(sheng)并發射(she)(she)后(hou)，由于缺(que)陷部(bu)位與被(bei)(bei)檢(jian)(jian)(jian)設備基本材料對射(she)(she)線(xian)(xian)的(de)衰弱特(te)性不(bu)(bu)同，透(tou)過被(bei)(bei)檢(jian)(jian)(jian)設備后(hou)的(de)X射(she)(she)線(xian)(xian)強度將(jiang)會不(bu)(bu)在(zai)均勻(yun)(yun)，用成(cheng)像(xiang)(xiang)設備在(zai)另一側檢(jian)(jian)(jian)測(ce)透(tou)過被(bei)(bei)檢(jian)(jian)(jian)設備后(hou)剩余的(de)X射(she)(she)線(xian)(xian)強度，即可(ke)判(pan)(pan)斷被(bei)(bei)檢(jian)(jian)(jian)設備表(biao)面(mian)或內(nei)部(bu)是(shi)否存在(zai)缺(que)陷，并能根據產生(sheng)的(de)X射(she)(she)線(xian)(xian)圖像(xiang)(xiang)對缺(que)陷類型與性質進行判(pan)(pan)斷。


應用現狀：

    現有X射線檢(jian)測產品(pin)屬于通用(yong)產品(pin)，并非針對電(dian)力行業開(kai)發，未真正(zheng)應(ying)用(yong)于電(dian)力生產。設備的擁有成本較高，經(jing)濟性較低。

    被(bei)測(ce)設備(bei)結(jie)構(gou)復(fu)雜、X射線設備(bei)體積重量大、不易(yi)擺放定(ding)位，現場檢(jian)測(ce)效率較(jiao)低。

    缺少射線屏蔽防護裝置，無法滿足設備、人員(yuan)、環境的防護需求。

    缺少專用軟件，以(yi)及針對電力設備的圖像處(chu)理(li)、故障定位、智能(neng)識別分析功能(neng)，數據利(li)用率低。

檢測模式：

    新建輸電線路(lu)：安(an)(an)裝(zhuang)(zhuang)前(qian)的部件進行篩查(cha)并在其(qi)安(an)(an)裝(zhuang)(zhuang)完成后、投運前(qian)進行檢測，發現在制造(zao)、運輸、安(an)(an)裝(zhuang)(zhuang)過(guo)程(cheng)中的各類缺陷，建立設備健康檔案。

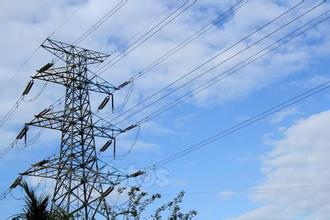

    線路巡檢(jian)：發(fa)(fa)現運行過程(cheng)中產(chan)生的(de)缺(que)陷(xian)，與設備健康檔案中的(de)歷史數據進行對比分析，了解(jie)設備劣化趨勢，發(fa)(fa)現潛在問題。

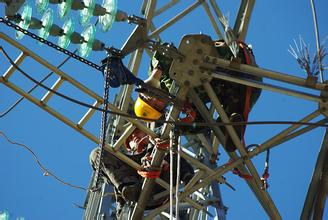

    線路檢修：在檢修過程中發現異常運(yun)行工(gong)況或者通(tong)過其他檢測(ce)手段(duan)（如局(ju)部放(fang)電檢測(ce)）發現疑似(si)缺陷后不能(neng)定性或定位時，對設備提供診斷性檢測(ce)服務。

適用場景：

    X射線數(shu)字成像無損檢測廣(guang)泛適用于變電、輸電系統中全封閉結(jie)構的電力設(she)備或普通電力設(she)備封閉不可視部件，包(bao)括GIS、支柱絕緣子、罐(guan)式(shi)斷路器(qi)、瓷柱式(shi)斷路器(qi)、電纜(lan)、耐(nai)張(zhang)線夾(jia)、電力電纜(lan)等(deng)。

解決方案：

    賽康智能X射線無(wu)(wu)損檢(jian)(jian)測(ce)系統(tong)(tong)由前(qian)端設(she)備、機(ji)械柔性電動裝置、設(she)備監控狀態圖(tu)像數據(ju)平臺組(zu)成。根據(ju)檢(jian)(jian)測(ce)對象不同(tong)分為(wei)電力設(she)備X射線無(wu)(wu)損檢(jian)(jian)測(ce)系統(tong)(tong)和輸電設(she)備X射線無(wu)(wu)損檢(jian)(jian)測(ce)系統(tong)(tong)。

    前端設備主(zhu)要包括射線(xian)機、數字平板(ban)成(cheng)像(xiang)器，采(cai)用國內外(wai)主(zhu)流廠(chang)家(jia)的X射線(xian)數字成(cheng)像(xiang)產品。

    機(ji)械柔性電動裝置實現對前端設備的各種平移、升降、旋(xuan)轉等(deng)機(ji)械控制，根據要求快速(su)完成設備定位(wei)。

    操控(kong)(kong)及(ji)圖形處理平臺遠程(cheng)操控(kong)(kong)機械傳(chuan)動(dong)裝(zhuang)置(zhi)及(ji)前端設(she)備(bei)，完成設(she)備(bei)位置(zhi)控(kong)(kong)制及(ji)X射線的(de)(de)成像控(kong)(kong)制。接收前端設(she)備(bei)回傳(chuan)的(de)(de)圖像信(xin)息，實現智能(neng)分析(xi)，缺陷識別(bie)，檢測(ce)報告。

    基于(yu)云技術的設(she)備(bei)健康狀態圖像(xiang)數(shu)據平臺用于(yu)搜集設(she)備(bei)全壽命周(zhou)期(qi)局放及(ji)X射(she)線圖像(xiang)數(shu)據，建立設(she)備(bei)健康檔案，對設(she)備(bei)狀態及(ji)其變化趨(qu)勢進行持(chi)續的跟蹤(zong)和分析，從而更加及(ji)時的發現設(she)備(bei)缺陷及(ji)隱患。

技術優勢：

    檢測(ce)效率(lv)高

    提供檢測機械(xie)傳動裝置，采用現場位置擺放與遠程(cheng)微調相結合的方式對(dui)X射線機、成(cheng)像(xiang)器等(deng)檢測設備進行擺位和角(jiao)度調整(zheng)，完成(cheng)對(dui)電(dian)(dian)力設備不同部位進行多角(jiao)度的檢測成(cheng)像(xiang)，提高成(cheng)像(xiang)檢測的效率，同時提高了(le)監(jian)測裝置對(dui)電(dian)(dian)力設備運(yun)行現場的適(shi)應性。

    一鍵實現(xian)成像(xiang)(xiang)控制、圖(tu)(tu)像(xiang)(xiang)采集、圖(tu)(tu)像(xiang)(xiang)顯示、圖(tu)(tu)像(xiang)(xiang)處理、圖(tu)(tu)像(xiang)(xiang)存儲等(deng)成像(xiang)(xiang)檢測過(guo)程，降低勞動(dong)強度。

   豐富的數據資源

   提(ti)供設備原(yuan)始圖紙或模(mo)型，X射(she)線檢測圖像，設備缺陷特征樣本為一體的(de)綜(zong)合(he)圖譜庫。

   完善的數(shu)據分析

   X射線檢測(ce)圖像(xiang)為基礎，結合其他相關數據，進行缺陷診(zhen)斷及(ji)可視(shi)化(hua)定(ding)位(wei)。

   強大的圖像處理

   提(ti)供圖(tu)(tu)像(xiang)(xiang)變換、增強、邊緣檢測、圖(tu)(tu)像(xiang)(xiang)恢復、圖(tu)(tu)像(xiang)(xiang)分割、圖(tu)(tu)像(xiang)(xiang)拼接(jie)等一系列圖(tu)(tu)像(xiang)(xiang)處理方法，提(ti)高(gao)X射線圖(tu)(tu)像(xiang)(xiang)相對質量(liang)，以使有(you)效提(ti)取(qu)信息。

   廣泛的檢(jian)測應用環境

   賽(sai)康智能(neng)X射線(xian)檢(jian)測(ce)適用耐張線(xian)夾、絕緣子(zi)(zi)、PT、GIS組合開(kai)關和電纜(lan)線(xian)等設(she)備(bei)。針對近年來ABB和西門子(zi)(zi)等國際(ji)大(da)廠商推(tui)出的緊湊型GIS設(she)備(bei)，賽(sai)康智能(neng)采用獨特的檢(jian)測(ce)工藝滿足各種(zhong)應用場景(jing)的檢(jian)測(ce)需求，保證了安(an)全用電時設(she)備(bei)運行(xing)可靠性(xing)。
