基于振動法的GIS機械性故障檢測服務

系統背景

GIS 在安(an)裝和運行過程中會(hui)出現諸如隔離開關接觸不牢固(gu)、導體(ti)與盆式絕緣(yuan)子插(cha)接不牢固(gu)、屏蔽罩松動等內部機械故障，以及 GIS接地(di)螺栓松(song)動等外部機。

系統原理

       基本原理：GIS導(dao)體流(liu)過(guo)周期性電(dian)流(liu)，產生電(dian)動(dong)力，電(dian)動(dong)力作用(yong)在GIS設備上。一旦機械狀態現問題，會導(dao)致(zhi)機 械振動信(xin)號的(de)異常。

 異常表(biao)現：信(xin)號幅值增(zeng)加、頻譜復雜度增(zeng)加、基頻百(bai)分(fen)比增(zeng)加等(deng)。

     ;  檢測方法：通過(guo)械振動信號檢測實現機械狀態(tai)的檢測。

檢測案例

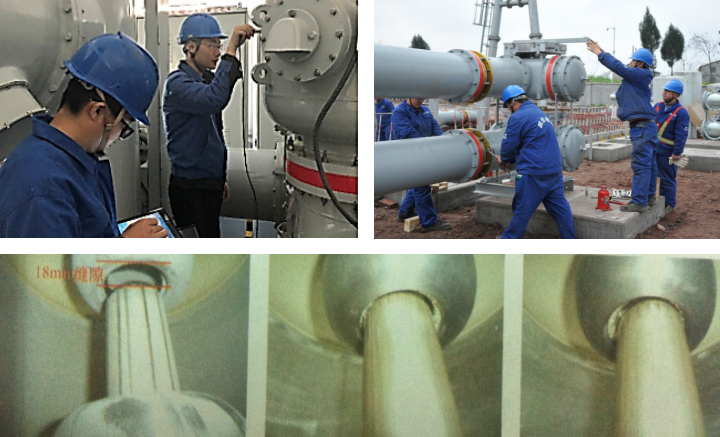

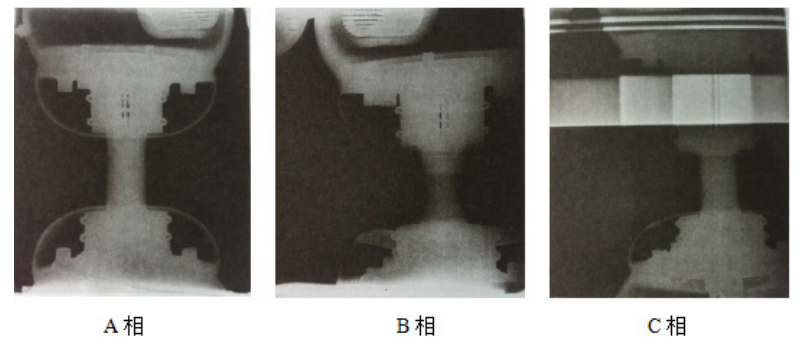

        寧夏某(mou) 220kV 變電站：該變(bian)電站(zhan) I 母(mu)隔離開(kai)關處外殼振動(dong)明(ming)顯，采用課題組(zu)研(yan)制(zhi)的(de)檢(jian)測系統多次測量后確定其振動(dong)信(xin)號含 有(you)高分量，內部(bu)接觸故(gu)障特征明(ming)顯，后專門(men)對(dui)此處進行(xing) X 射線檢(jian)測，發現(xian) A 相(xiang)、B 相(xiang)隔離開(kai)關動(dong)觸頭(tou)(tou)未(wei)完全插入(ru)梅花觸頭(tou)(tou)內，動(dong)觸頭(tou)(tou)僅插入(ru)至靜觸頭(tou)(tou)側第一個抱緊(jin)彈簧的下沿，隔(ge)離(li)開關(guan)動(dong)靜觸頭(tou)(tou)未(wei)完全接觸，因此造成機械(xie)故障，并表現為外殼振(zhen)動(dong)信號異常。

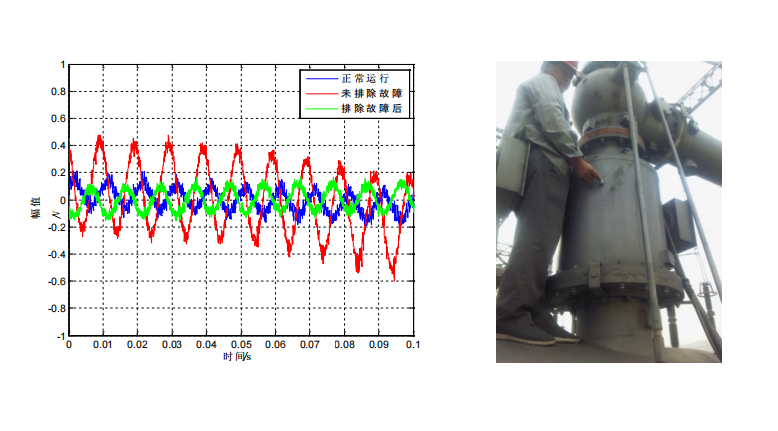

        陜西某 330kV 變電(dian)站：該站 330k 變電站某處(chu) A 相刀閘有異(yi)常(chang)(chang)振(zhen)動現(xian)象，采用多種(zhong)技術(shu)手段(duan)對(dui)(dui)該(gai)位置進行連續的(de)跟蹤檢(jian)(jian)測(ce)(ce)，通過SF6 分解物(wu)檢(jian)(jian)測(ce)(ce)和超高(gao)頻局放檢(jian)(jian)測(ce)(ce)均未發現(xian)異(yi)常(chang)(chang)。采用課題組研制(zhi)的(de)檢(jian)(jian)測(ce)(ce)系統發現(xian)該(gai)處(chu)具有明顯的(de)振(zhen)動信號，且(qie)表現(xian)為外部緊固件松動特征。聯合檢(jian)(jian)修(xiu)公司及開關廠家(jia)進行現(xian)場分析檢(jian)(jian)查，發現(xian) A 相開關的(de)一側接地螺栓(shuan)松動，對(dui)(dui)該(gai)處(chu)螺栓(shuan)緊固后異(yi)常(chang)(chang)振(zhen)動消(xiao)失。超聲(sheng)波局放、超高(gao)頻局放、SF6 分解物(wu)檢(jian)(jian)測(ce)(ce)結果(guo)均在(zai)正常(chang)(chang)范圍內(nei)。

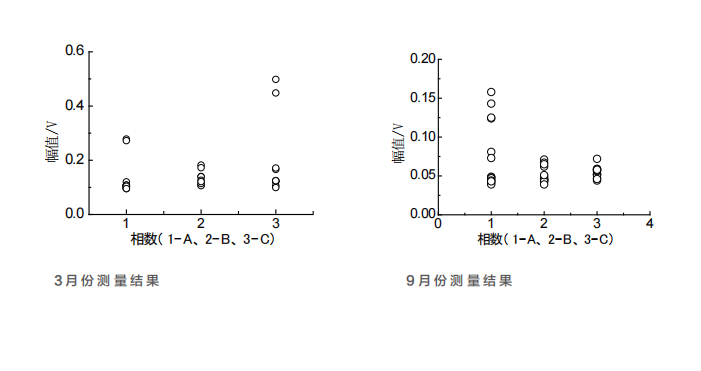

        四川某 220kV 變電站：在(zai)2017年3月份的(de)檢測中(zhong)某斷路器(qi)間(jian)隔振(zhen)動(dong)(dong)信(xin)號幅值較高，經(jing)過分析認為是外部(bu)緊固(gu)(gu)松動(dong)(dong)導致(zhi)的(de)振(zhen)動(dong)(dong)信(xin)號。到9月份進(jin)行了(le)處理(li)，將外部(bu)所有緊固(gu)(gu)螺栓進(jin)行了(le)進(jin)一步(bu)的(de)加固(gu)(gu)，復測信(xin)號如(ru)右圖所示，信(xin)號幅值已經(jing)下降到合理(li)水平。
